Eigentlich könnte es auch heißen: Der V-Bandkeyer wird erwachsen.
Ich habe seit einigen Jahren einen Red Pitaya im Shack stehen. Der ist vor einiger Zeit mit einer Grundplatte von DC5WW ausgestattet worden. Jetzt ist er schon fast als SDR_TRX fertig. Es fehlen aktuell noch Pa und Bandfiler, aber das wird schon.
Als Software benutze ich deskHPSDR von DL1BZ. Diese findet ihr bei Github hier. Bei mit läuft das ganze aktuell unter Linux Mint 22.Die Software ist klarstrukturiert und gut bedienbar.
Was mich stört ist, das gilt für alle modernen TRX, die Tempoänderung der eingebauten CW-Keyer ist irgendwo im Menue versteckt. Im CW-QSO ist die Anpassund der Geschwindigkeit an den QSO-Partner dann immer schwierig. Also stehen meine TRX alle auf STRAIGHTKey. Sie glauben dann sie werden von der klassischen Handtaste bedient. Hier hängt aber immer eine meiner Tasten dran. Die Tempoänderung geschieht dann immer per Drehpoti.
Nach einem Gespräch mit Heiko DL1BZ und einigem Suchen im Netz habe ich genug Infos zusammengehabt um einen MIDI-Keyer zu bauen. Als Hardware dient praktischh ohne Änderung der V-Bandkeyer.
Bnötigt wird CIRCUITPYTHON für das WaveShareModul. Die Software findet ihr hier. Ausserdem braucht ihr noch einige Bibliotheken und den Code für die Taste. Diese findet ihr in meinem Github hier. WIe das Circuitpython auf das WaveShare kommt ist hier gut beschrieben. Anschließend werden per drag-and-drop die Dateien im LiB-Verzeichnis ins lib-Verzeichnis des WaveShahre Kopiert. Die Datei code.py ist das Programm und ist selbststartend, fertig.

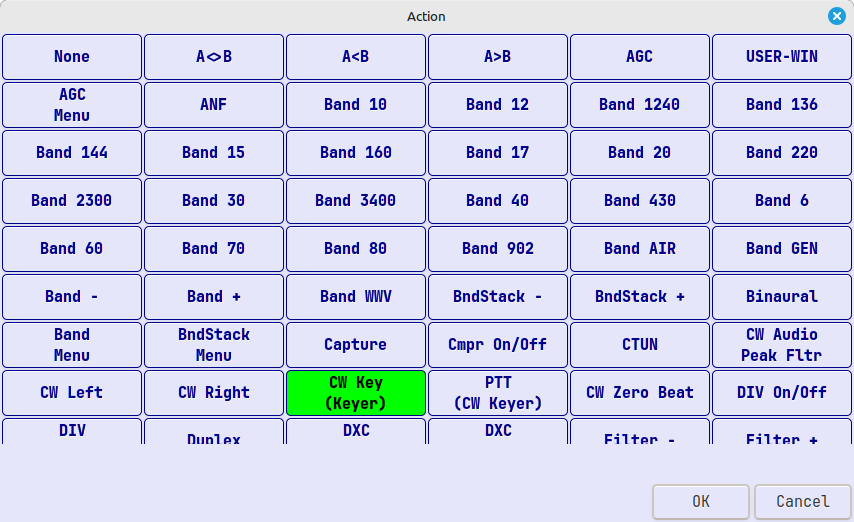

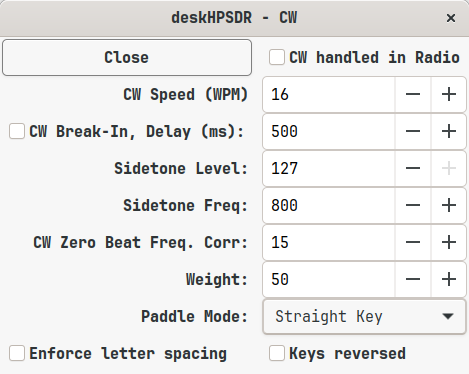

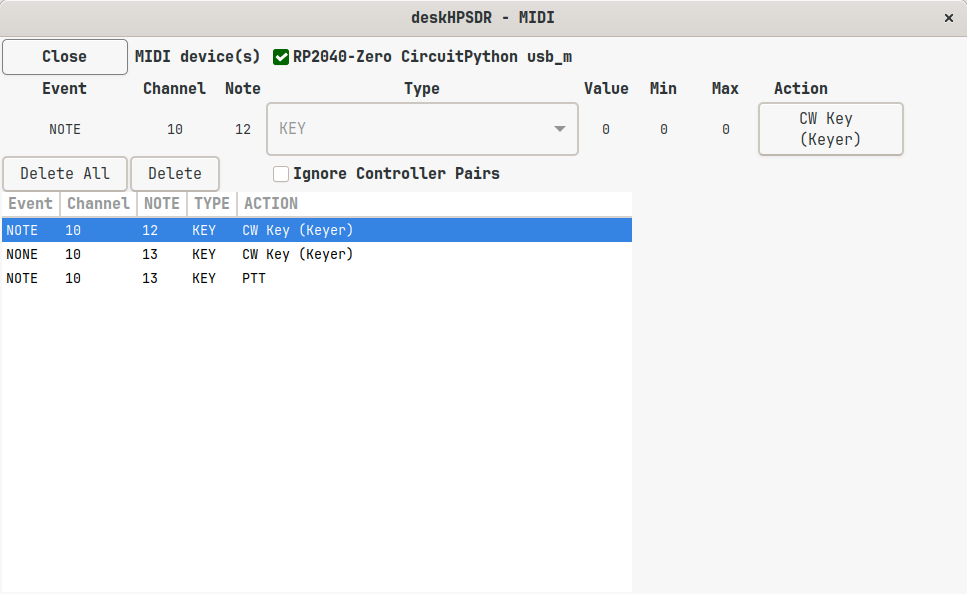

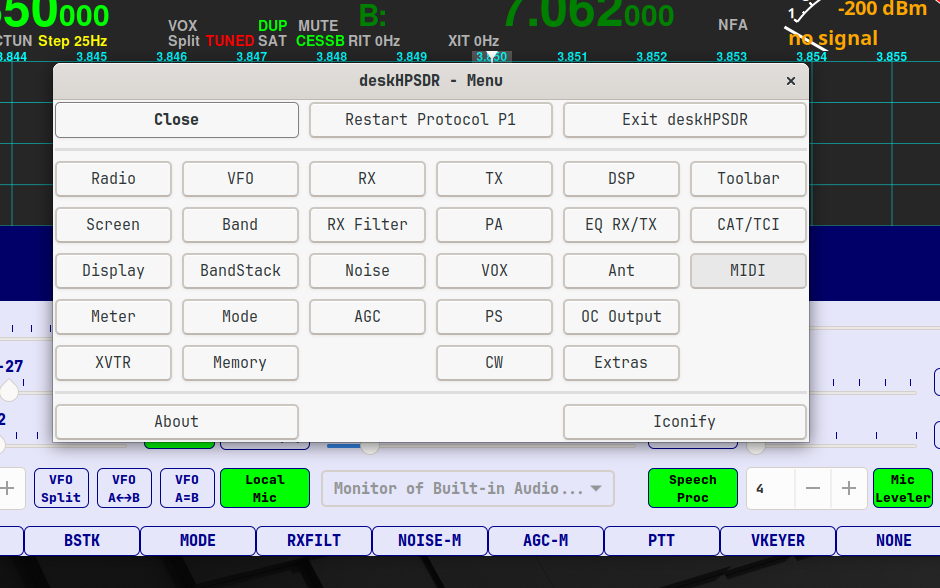

Jetzt muß im Menue der Keyer mit dem SDR bekannt gemacht werden. Hier Beispielhaft an meinem deskHPSDR.Die Bilder erklären gut genug wie das geschieht.
Wer die PTT-Funktion möchte muss einen kleinen Umbau vornehmen. Die dreipolige Klinkenbuchse sollte gegen eine vierpolige getauscht werde. Dann kann mit einem Adapter,wie der für Headset nicht unüblich ist, die Morsemechanik am Kopfhörer und die PTT-Taste am Mikrofon angeschlossen werden.

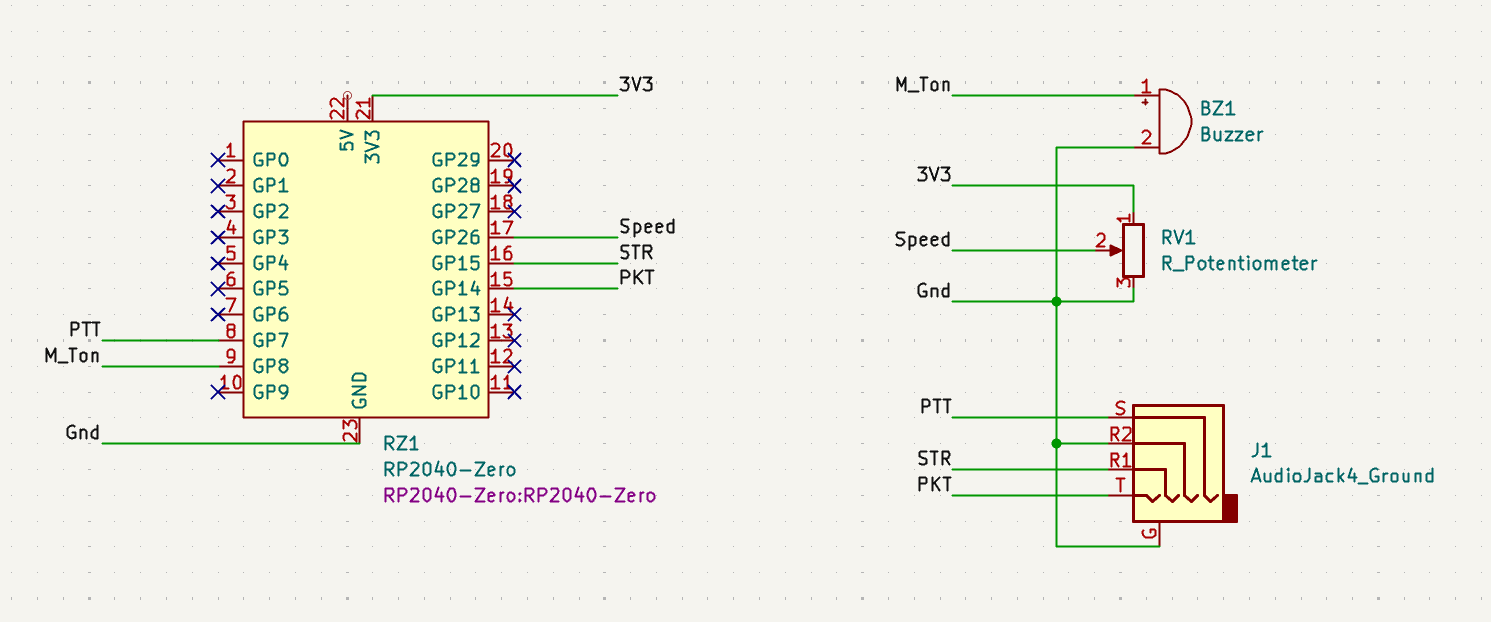

Für alle die die Änderung mit der PTT durchführen möchten, hier noch einmal der notwendige Schaltplan.
Wenn Ihr in die Bilder klickt, werden sie größer.
Es gilt wie immer: Privater Nachbau ist gestattet, die gewerbliche Nutzung erfordert die Genehmigung des Autors.
